电压互感器一次消谐和二次消谐的区别

博学多识 亮娃子 302浏览 0评论

一次消谐器,指RXQ、LXQ电压互感器谐振,串联于电压互感器,PT的6kv,10kv或者35KV的中性点不接地系统,串联于系统电压6-35KV非有效接地系统PT一次绕组中性点与接地之间。

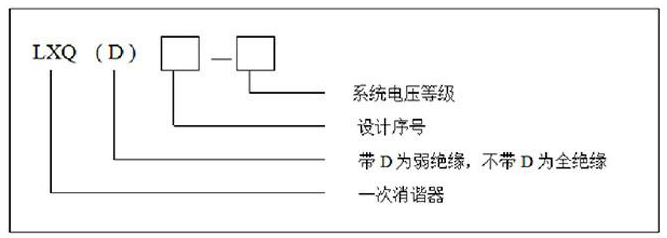

一次消谐器型号

根据系统电压分类,一次消谐器分为6KV、10KV、20KV、35KV四种,根据设计序号分类,消谐器分为LXQI(方形,户外用)、LXQII和LXQIII(圆柱形,户内用)。

一次消谐器安装方式

一次消谐器必须安装在压变中性点与地之间,下端固定接地,上端接中性点,若安装在压变柜内,消谐器与周围接地体的距离建议≥2cm。消谐器上端与压变中性点采用绝缘导线连接。消谐器不分正负极,一般垂直安装,也可以水平安装。安装原理图如下:


二次消谐器,也叫微机消谐器、微机消谐装置,他是针对由于铁磁消振发生的电压互感器击穿,安装于开口三角处,消除铁磁谐振,有单片机控制,还区分系统过电压,单相接地故障,有显示屏可以报警显示保存信息,可存储30重故障信息供技术人员查询,可带485通讯接口功能。

两者区别首先功能上有区别,再者就是外形和材料了,一次消谐器外形为圆柱形的非线性电阻烧制而成,而二次消谐器外形为长方形或正方形,用单片机控制,自动检测和报警。所以一次消谐器和二次消谐器,希望大家不要弄混了。

微机消谐和一次消谐可以同时使用,一次消谐可以消除多种频率的谐波,微机消谐可以消除固定常见频率的谐波,互相配合更好使用。
